В настоящем документе приведено описание архитектуры продукта Диск VK WorkSpace.
Данный документ предназначен для технических специалистов, которые внедряют или поддерживают приведенные технологические решения:
- системные администраторы;
- специалисты по информационной безопасности.
Документ предполагает наличие технических знаний в области проектирования систем, однако будет полезен и специалистам бизнес-подразделений.
Наименование | Определение |
|---|---|
ICAP | Internet Content Adaptation Protocol — используется для коммуникации между прокси-серверами и поставщиками услуг. |
Код состояния HTTP | Часть строки заголовка, ответа веб-сервера на запрос клиента, информирующая о результате запроса |

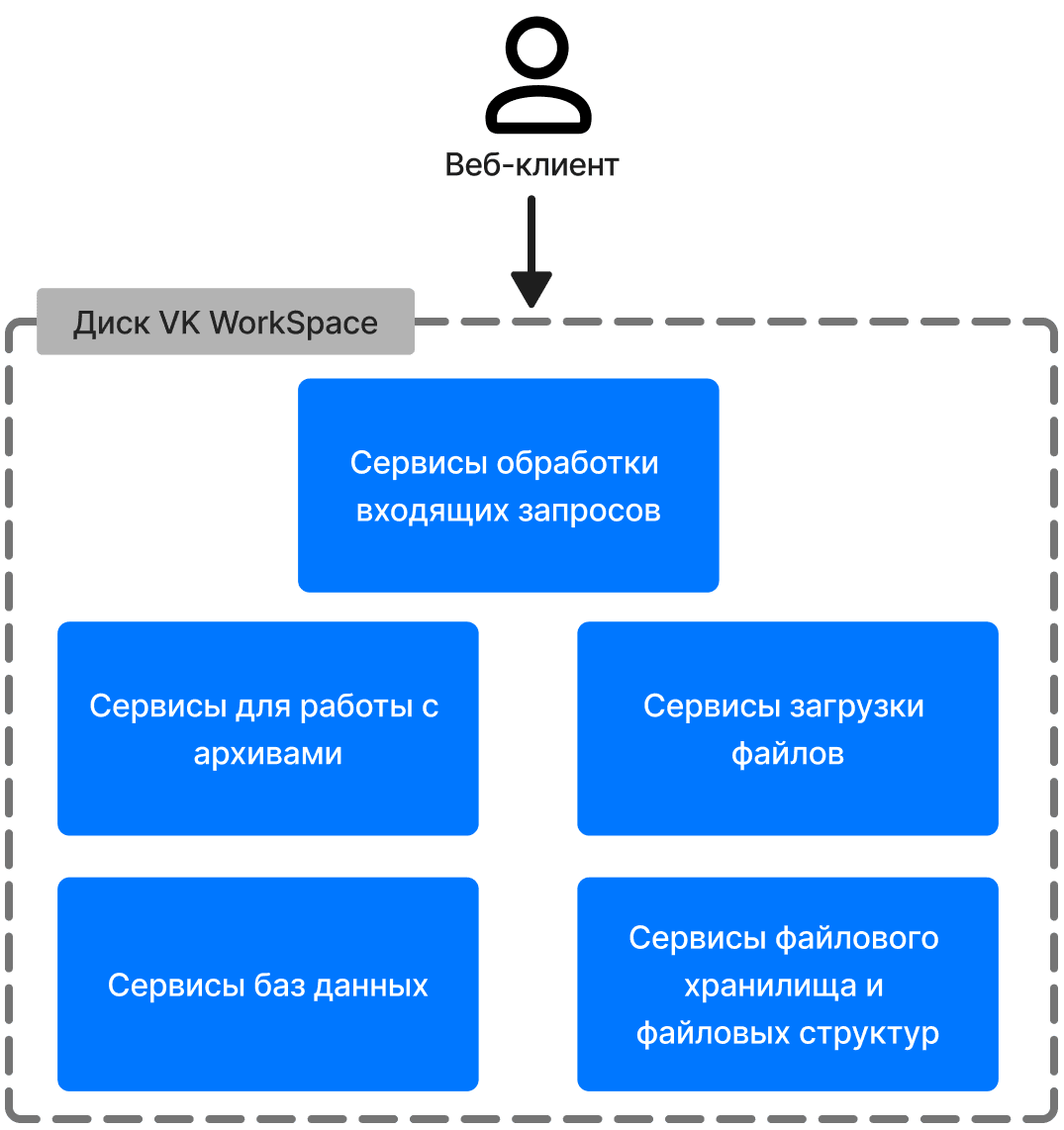

Общая структурная схема сервисов Диска VK WorkSpace приведена на рисунке ниже:
Описание сервисов приведено в таблице ниже:
Наименование сервиса | Назначение |
|---|---|
pub | Группа сервисов для ввода HTTP(S)-трафика |
fcloud | Роутер API-запросов и хранилище статики Диска VK WorkSpace |
lightning | Веб-API для пользователей |
cloclo | Сервис по распределению и сбору информации для получения данных из Диска VK WorkSpace |
Сервис mvcheker предназначен для интеграции с внешним антивирусом по протоколу ICAP для сканирования файлов, запрашиваемых и отправляемых пользователями в базу данных.
Наименование сервиса | Назначение |
|---|---|
mvchecker | Сервис интеграции с антивирусом по протоколу ICAP |
cld-kavdb | База данных для хранения файлов |
Описание сервисов приведено в таблице ниже:
Наименование сервиса | Назначение |
|---|---|
cld-zipapi | API для инициализации формирования zip-архивов |
cld-zipdb | База данных для хранения структуры zip-архивов |
zipper | Сервис для формирования и отдачи архивов конечным пользователям |
Описание сервисов приведено в таблице ниже:
Наименование сервиса | Назначение |
|---|---|
cld-jet | API для доступа к хранилищу структур файловых хранилищ пользователей |
metadata-storage | Группа сервисов для хранения и управления метаданными файлов пользователей |
s3storage | Основное хранилище файлов Диска VK WorkSpace |
haron | Сервис, инициирующий и выполняющий процесс удаления файлов |
toucher | Сервис, обновляющий дату использования файлов для предотвращения их чистки |
Описание сервисов приведено в таблице ниже:
Наименование сервиса | Назначение |
|---|---|
nylon | Прокси-сервис для mfiledb и cld-kavdb |
mpairdb | База данных, в которой содержится информация о парах дисков постоянных вложений вида: номер пары, флаги доступности пары, другая служебная информация |
mfiledb | База данных для хранения таблицы связей постоянных вложений: файл — пара дисков |
cld-weblinkdb | База данных Tarantool публичных файлов/папок пользователей |
Описание сервисов приведено в таблице ниже:
Наименование сервиса | Назначение |
|---|---|
streamer | Сервис для сохранения и скачивания файлов хранилища |
cld-uploader | Сервис для загрузки файлов в веб-интерфейс |
