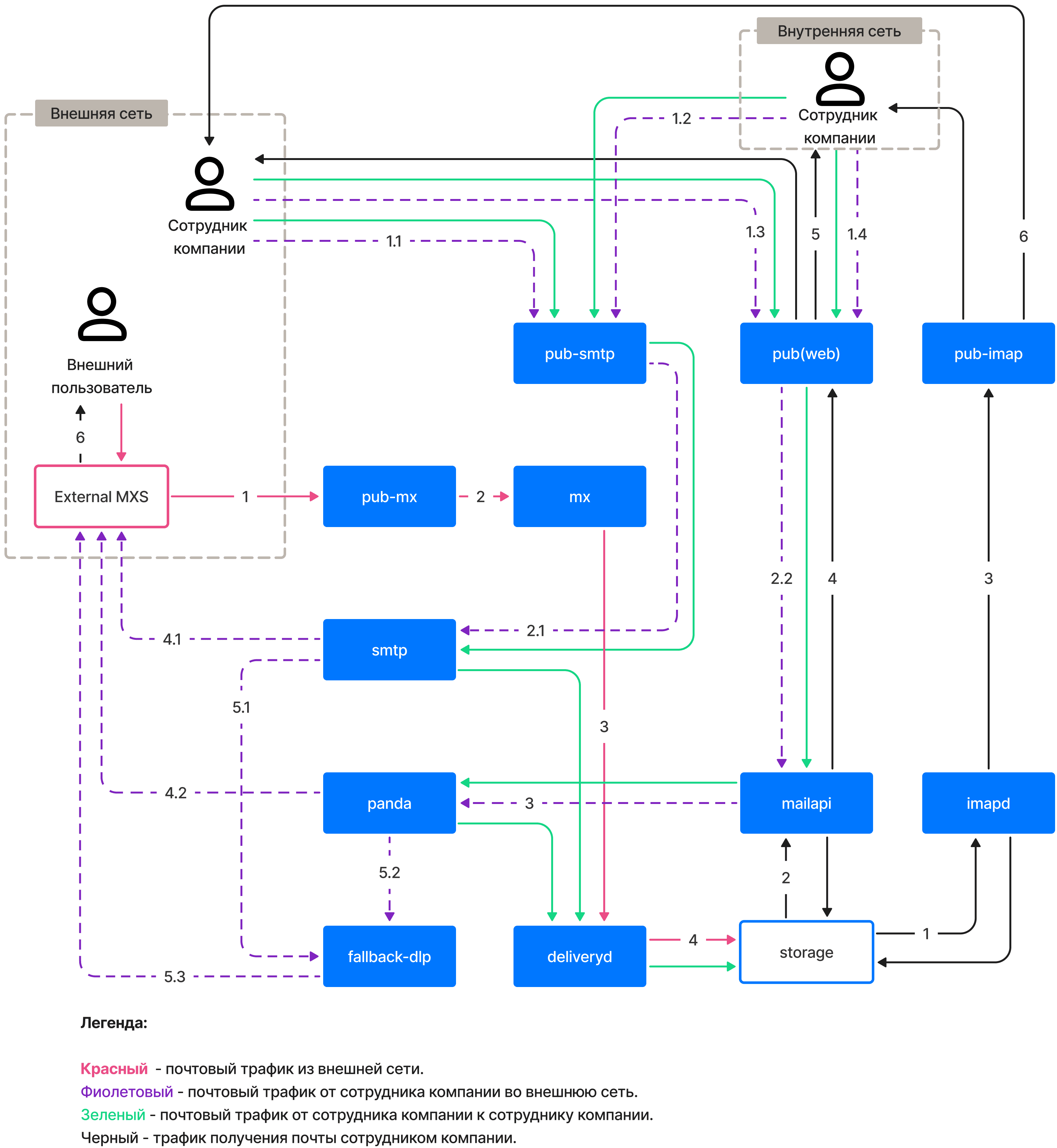

Общая схема потоков данных приведена на рисунке ниже:
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
1 | External MXS — любой внешний почтовый сервер, от которого приходит SMTP | SMTP-траффик | pub-mx |
2 | pub-mx | Получение почты по 25 порту | mx |
3 | mx | Пересылка обработанной почты от внешних адресов на сервис доставки | deliveryd |
4 | deliveryd | Пересылка почты в хранилище | storage |
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
1.1 | Отправитель почты, который находится вне сети компании | SMTP-траффик | pub-smtp |
1.2 | Отправитель почты, который находится внутри сети компании | SMTP-траффик | pub-smtp |
1.3 | Отправитель почты, который находится вне сети компании | HTTP-траффик | pub(web) |
1.4 | Отправитель почты, который находится внутри сети компании | HTTP-траффик | pub(web) |
2.1 | pub-smtp | Почтовый трафик, но уже в виде сетевого TCP | smtp |
2.2 | pub-smtp | Почтовый трафик, HTTP из веб-клиента | mailapi |
3 | mailapi | gRPC вызовы | panda – агент пересылки почтовых сообщений, но полученных через API c веб-клиента |
4.1 | smtp | SMTP траффик – отправка почтовых сообщений на внешние серверы | |
4.2 | panda | SMTP траффик – отправка почтовых сообщений на внешние серверы | |
5.1 | smtp | Маршрутизация неудачно отправленных сообщений | fallback-dlp– сервис повторной отправки сообщений |
5.2 | panda | Маршрутизация неудачно отправленных сообщений | fallback-dlp |
5.3 | fallback-dlp | SMTP-траффик – повторная отправка почтовых сообщений на внешние серверы. | External MXs |
6 | External MXs | Почта | Получатель |
Основное отличие от предыдущих разделов состоит в том, что отсутствует трафик во внешнюю сеть (см. потоки зеленого цвета).
Инициация почтовых сообщений происходит так же, как и при отправке почтовых сообщений от внутренних адресатов к внешним, начиная с потока 1.1 и заканчивая потоками 2.1 и 3.
Далее сообщения обрабатываются по аналогии с сообщениями от внешних источников в сервисе deliveryd. Другими словами, почтовые сообщения от агентов пересылки почтовых сообщений smpt и panda идут не во внешний мир, а внутрь deliveryd и оттуда попадают в хранилище сообщений.
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
1 | storage | HTTP-траффик. Получение сообщений для адресата внутри компании для доставки через веб-клиент | mailapi |
2 | storage | HTTP-траффик. Получение сообщений для адресата внутри компании для доставки через почтовый клиент | imapd |
3 | mailapi | HTTP-траффик | pub(web) |
4 | imapd | IMAP-траффик | pub-imap |
5 | pub(web) | Получение почты через веб-клиент | Конечный пользователь |
6 | pub-imap | Получение почты через почтовый клиент | Конечный пользователь |

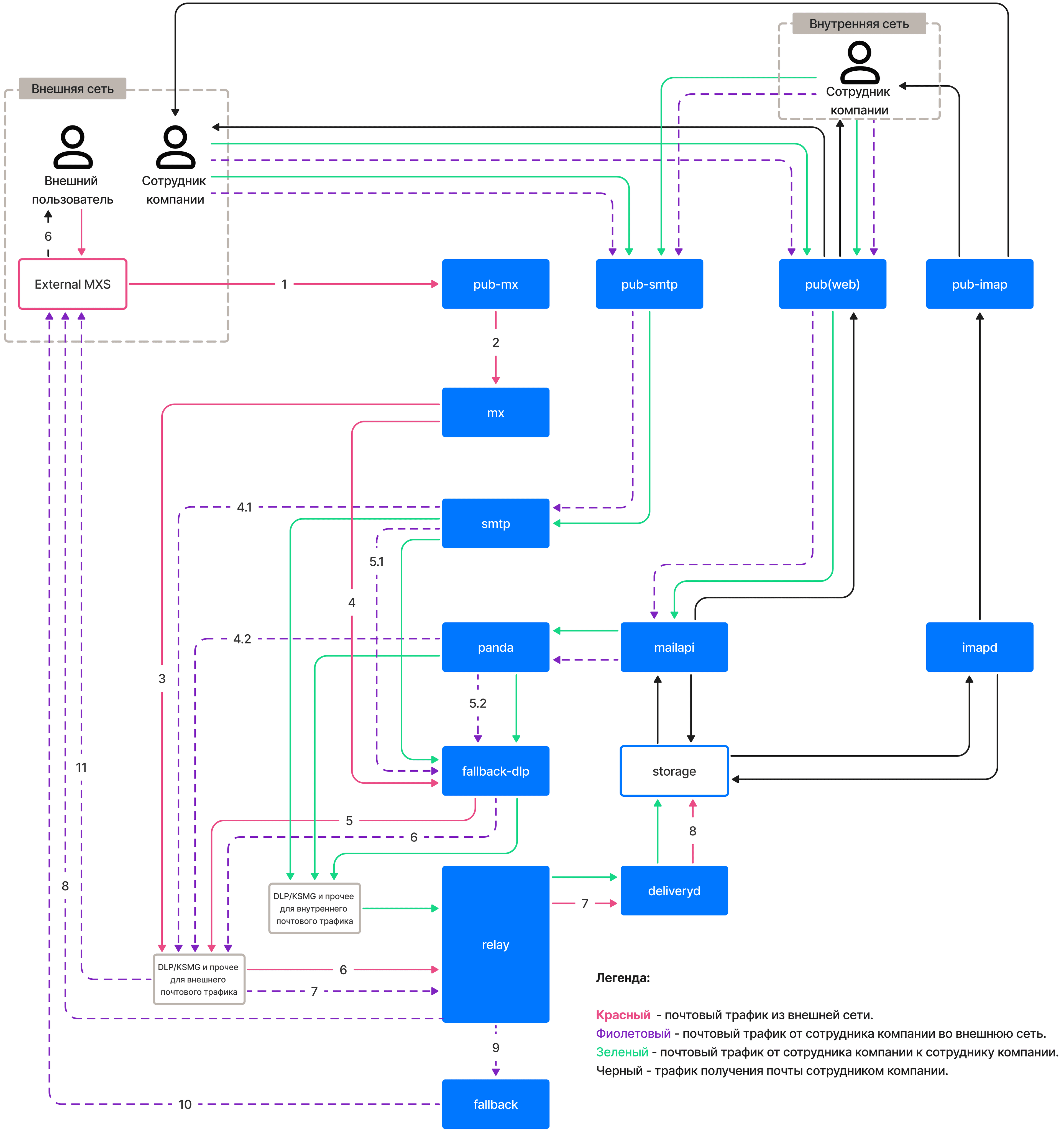

Общая схема потоков данных приведена на рисунке ниже:
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
1 | External MXS | SMTP-траффик | pub-mx |
2 | pub-mx | Получение почты | mx |
3 | mx | Пересылка почты от внешних адресов в комплекс систем защиты от утечек | DLP для обработки внешнего трафика |
4 | mx | Перенаправление почтового трафика после неудачной попытки доставки в DLP для обработки внешнего почтового трафика | fallback-dlp — сервис повторной отправки сообщений |
5 | fallback-dlp | Повторная отправка почтовых сообщений для обработки в DLP | DLP для обработки внешнего трафика |
6 | DLP для обработки внешнего трафика | Обработанный трафик, допущенный к дальнейшей пересылке адресатам. Отправка идет через pub-mx отправкой на порт 1025 | relay — сервис пересылки почтовых сообщений без авторизации |
7 | relay | Почтовый трафик | deliveryd — сервис доставки почтовых сообщений в хранилище VK Workspace |
8 | deliveryd | Пересылка почты в хранилище | storage — условное наименование нескольких хранилищ данных разного назначения |
Потоки данных от отправителей писем до агентов пересылки сообщений mx, smtp остаются неизменными (как и при отправке почтовых сообщений от внутренних адресатов к внешним без DLP, потоки 1.1 -- 3). Таблица с потоками данных начинается с потока 4.
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
4.1 | smtp | Пересылка почты от отправителей компании в комплекс системы защиты от утечек | DLP для обработки внешнего трафика |
4.2 | panda | Пересылка почты от отправителей компании в комплекс системы защиты от утечек | DLP для обработки внешнего трафика |
5.1 | smtp | Перенаправление почтового трафика после неудачной попытки доставки в DLP для обработки внешнего почтового трафика | fallback-dlp — сервис повторной отправки сообщений |
5.2 | panda | Перенаправление почтового трафика после неудачной попытки доставки в DLP для обработки внешнего почтового трафика | fallback-dlp** |
6 | fallback-dlp** | Повторная отправка почтовых сообщений для обработки в DLP | DLP для обработки внешнего трафика |
7 | DLP для обработки внешнего трафика | Обработанный трафик, допущенный к дальнейшей пересылке адресатам. Отправка идет через pub-mx | relay — сервис пересылки почтовых сообщений без авторизации |
8 | relay | Проверенный почтовый трафик | External MX |
9 | relay | Почтовый трафик для повторной отправки конечному адресату | fallback — сервис для повторной попытки отправки почтовых сообщений |
10 | fallback | Повторно доставляемый почтовый трафик | External MX |
11 | DLP для обработки внешнего трафика | Диагностическая информация и предупреждения | External MX |
Основное отличие от предыдущих разделов состоит в том, что отсутствует трафик во внешний мир (Интернет). На схеме отображено потоками зеленого цвета.
Инициация почтовых сообщений происходит так же, как и при отправке почтовых сообщений от внутренних адресатов к внешним (раздел без DLP), начиная с потока 1.1 и заканчивая потоками 3.
Далее сообщения обрабатываются по аналогии с сообщениями к внешним адресатам, как и при отправке почтовых сообщений от внутренних адресатов к внешним (раздел c DLP): потоки 4 -- 7 и далее в сервис deliveryd. На схеме отображено потоками зеленого цвета.
В целях защиты от утечки информации используется отдельная DLP-система для внутреннего почтового трафика.
Описание потоков данных приведно в таблице ниже:
Номер потока | Источник | Описание потока | Получатель |
|---|---|---|---|
1 | storage | HTTP-траффик. Получение сообщений для адресата внутри компании для доставки через веб-клиент | mailapi |
2 | storage | HTTP-траффик. Получение сообщений для адресата внутри компании для доставки через почтовый клиент | imapd |
3 | mailapi | HTTP-траффик | pub(web) |
4 | imapd | IMAP-траффик | pub-imap |
5 | pub(web) | Получение почты через веб-клиент | Конечный пользователь |
6 | pub-imap | Получение почты через почтовый клиент | Конечный пользователь |
