Описание потоков данных при миграции Почты VK WorkSpace по IMAP

Сокращения и определения

Наименование	Определение
IDLE	Команда в IMAP, которая слушает IMAP-сервер и ожидает от него сообщения в реальном времени
IMAP-сервер	Cервер внешней почты, обмен с которым осуществляется по протоколу IMAP
Маппинг	Определение соответствия между различными моделями данных
UpUID	UID письма в папке на стороне IMAP-сервера, которое мы скачали последним из новых писем пользователя
DownUID	UID письма в папке на стороне IMAP-сервера, до которого мы успели скачать старые письма.

Общее описание компонентов

Сollector

Основной демон в RIMAP, отвечающий за периодическую сборку писем из очереди по приоритетам и обработку уведомлений от сервиса storage. Напрямую обращается в IMAP, взаимодействует с базами данных: rima-tar, rpopdb, rico-tar, hermes, через arbuzapi обращается к БД пользователей.

Rima-tar

БД Tarantool, выполняющая роль очереди задач для сборщиков почты. Из этой очереди сервис collector забирает задачи c приоритетами:

sync (0) — периодическая синхронизация почтового ящика;
medium (512) — исполнение нотификаций от storage (перемещение письма в корзину, отметки о прочтении и т.п.);
high (1024) — выкачивание писем нового пользователя, дозагрузка писем при скролле папки.

На схемах обозначена как rima.

Rpopdb

БД MySQL, используемая для хранения метаданных всех сборщиков, настроек и лимитов отдельных IMAP-серверов.

Сборщики добавляются через mailapi. На основе этой базы scheduler ставит задачи в collector через rima. К этой же БД обращаются демоны collector для проверки существования сборщика.

На схемах и в описании обозначена как rpop.

Sсheduler

Демон, отвечающий за постановку задач на сбор почты.

Раз в 15 минут (настраивается в конфигурационном файле) отпраляет запрос в rpopdb и запускает цикл, в котором запрашивает все IMAP-сборщики и разбивает их на пакеты данных, а затем перемешивает их.

Ставит периодические задачи в rima-tar для исполнения сервисом collector.

Mailapi

Основной API сервиса Почта. Отправляет в rpopdb информацию о новых сборщиках.

Instant

Демон, предназначенный для работы с командой IDEL, с установленной периодичностью ставит задачи на синхронизацию сборщиков.

Совместно с conkee образует сервис picker, обеспечивая постоянное соединение с IMAP-сервером по IDLE. При появлении нового письма сразу забирает его.

Conkee

Прокси-сервис для поддержки непрерывного соединения instant с внешним IMAP-сервисом и не закрывает соединение без необходимости, что позволяет выпонять перезапуск instant без создания волны массовых переустановок соединений.

Picker

Общее название сервисов instant и conkee, образующих сервис отслеживания изменений во внешних ящиках.

В интерфейсе установщика наименования instant и conkee отсутствуют, есть только picker. В схемах, напротив, использованы названия сервисов instant и conkee.

Irina-tar

Tarantool для управления мгновенными сборщиками, хранит в себе данные с номером шарда и распределением шардов по мгновенным сборщикам (instant).

На схемах и в описаниях обозначен как irina.

Rico-tar

Tarantool для хранения параметров сборок: время последней успешной сборки и общее их количество.

На схемах и в описаниях обозначен как rico.

Hermes

Tarantool, в котором хранится состояние синхронизации по всем папкам всех сборщиков: соответствия ID в storage с абсолютным путем в IMAP.

Также в hermes приведены данные: сколько писем в папке скачано вверх (upUID) и вниз (downUID).

Storage

Условное наименование нескольких хранилищ данных разного назначения. Отправляют в БД rima нотификации по изменениям в почтовых ящиках пользователей: установка флагов, перемещение писем, их удаление и т.д.

Первая сборка с помощью instant

Первая сборка происходит после авторизации администратором нового пользователя или после того, как пользователь самостоятельно прервал сессию, а затем выполнил вход повторно (тогда пользователь также будет считаться новым). Как только пользователь стал авторизованным, выполняется мгновенная выгрузка первых 100 писем из папки Inbox (настраивается в конфигурационном файле).

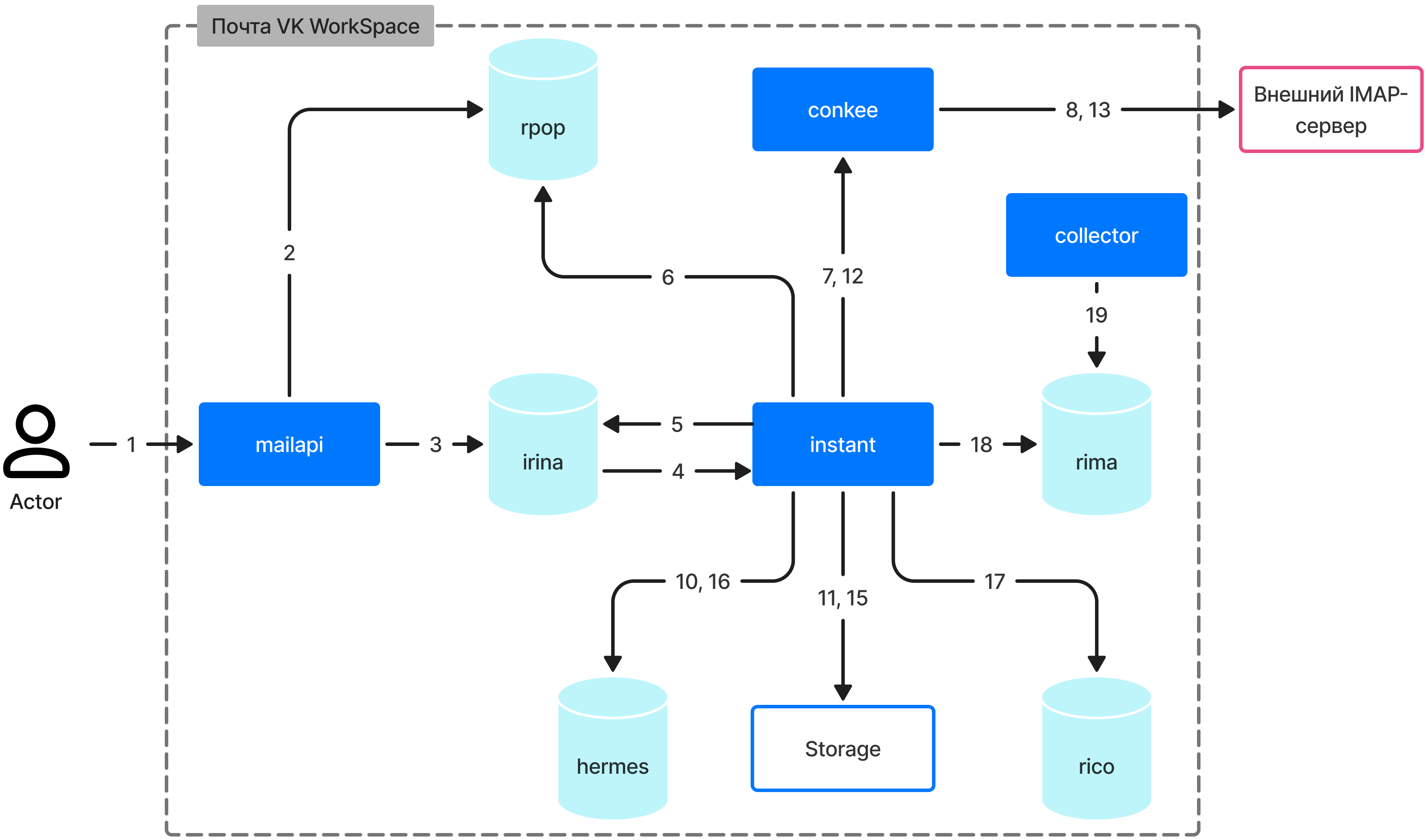

Общая схема потоков данных при первой сборке приведена на рисунке ниже:

Описание потоков данных приведено в таблице ниже:

Номер потока	Источник	Описание потока	Получатель
1	Actor	Передает новый сборщик для покладки в БД	mailapi — основной API Почты VK WorkSpace
2	mailapi	Кладет новый сборщик	rpop — БД MySQL, хранящая данные сборщиков
3	mailapi	Отправляет на привязку к мгновенному сборщику	irina — хранит в себе данные о мгновенных сборщиках с номером шарда и о распределении шардов по серверам
4	irina	Оповещает о новом сборщике	instant — демон мгновенной сборки писем
5	instant	Забирает нового пользователя	irina
6	instant	Проверяет сборщик	rpop
7	conkee	Отдает команду на подключение к IMAP	instant
8	conkee	Соединяется с сервером IMAP, забирает список папок (протокол IMAP)	IMAP-сервер
9	conkee	Передает список папок	instant
10	instant	Отдает на внесение в БД	hermes — БД, в которой хранится состояние синхронизации по всем папкам всех сборщиков
11	instant	Сохраняет список папок	storage — хранилище данных
12	instant	Запрашивает список писем	conkee — прокси, держит неприрывное соединение с сервером IMAP
13	conkee	Забирает список писем	сервер IMAP
14	conkee	Передает список писем	instant
15	instant	Сохраняет письма	storage
16	instant	Обновляет статус сборки папки	hermes
17	instant	Обновляет тайминги	rico — БД Tarantool, хранит тайминги сборок
18	instant	Ставит задачу на сборку по расписанию	rima — очередь задач для сборщиков почты
19	collector	Слушает очередь на сборку по расписанию	rima

Описание взаимодействия:

После создания нового сборщика (его создает прикладной администратор) информация о нем через mailapi попадает в rpop, а затем отправляется в irina. Irina привязывает пользователя к конкретному instant и отправляет ему оповещение, что необходимо собрать письма нового пользователя.
Instant забирает этого пользователя и проверяет в rpop, существует ли такой сборщик. Если сборщик отсутствует, вернется ошибка, и instant начнет обрабатывать следующий сборщик.
После успешной проверки сборщика необходимо установить соединение с IMAP через conkee. Instant (поток 6) отдает conkee команду на подключение к IMAP.
Когда соединение по IMAP установлено, instant проводит первую синхронизацию — выгружает из IMAP список папок, добавляет их абсолютные пути hermes и сохраняет в storage.
Вторым этапом необходимо выгрузить первые 100 писем из папки Inbox.
Instant так же обращается к conkee (поток 11), а тот, в свою очередь, выгружает письма из IMAP и передает их в instant.
Далее instant сохраняет письма в storage (поток 15) и обновляет в hermes downUID (сколько писем скачано).
После этого instant выставляет время последней сборки в rico.
При первой сборке instant также ставит задачу в rima на сборку писем из других папок с помощью collector с наивысшим приоритетом (1024).

Процесс сборки почты по расписанию

После создания и настройки сборщиков выполняется сборка по расписанию, для выполнения миграции основного объема писем.

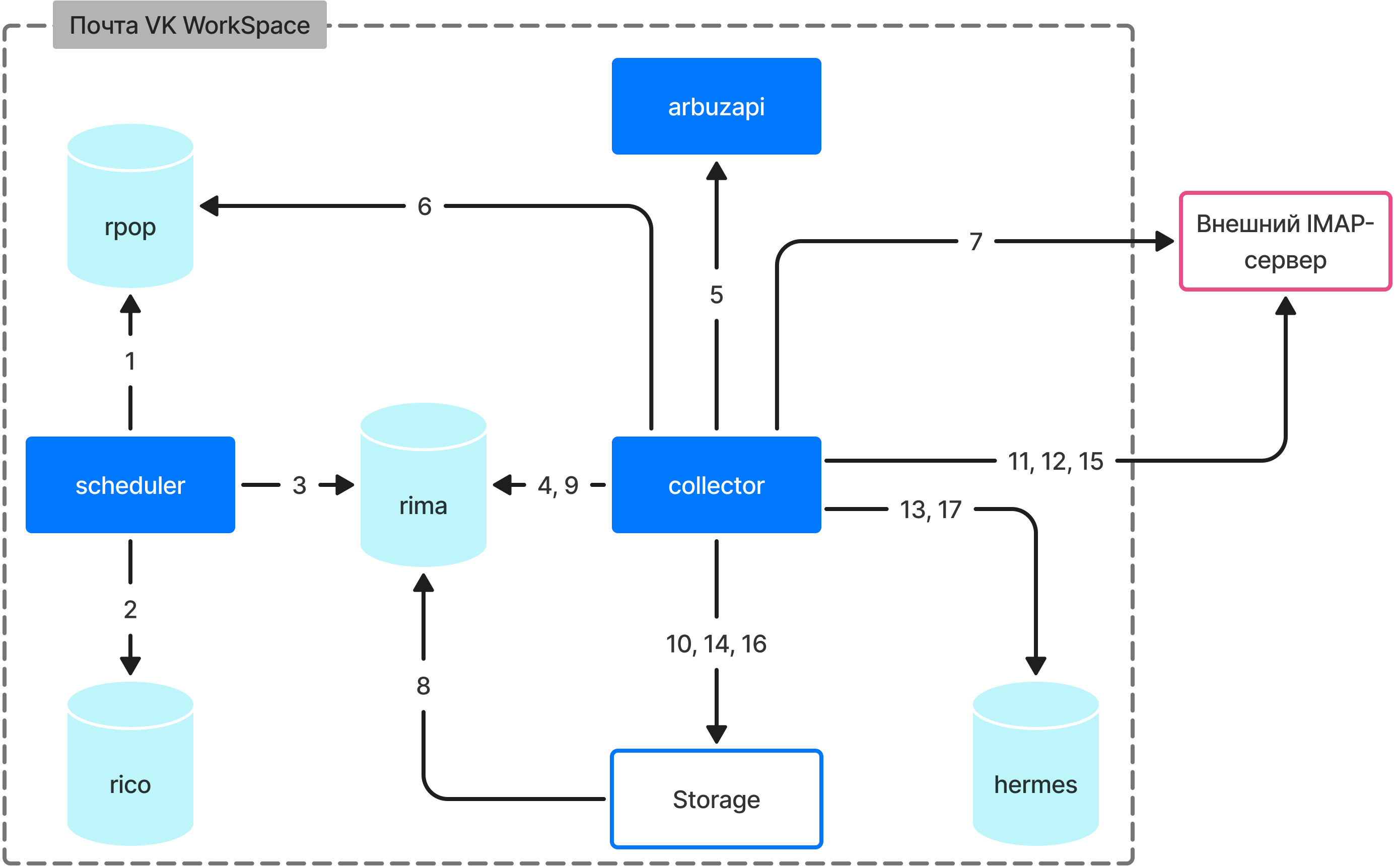

Общая схема потоков данных при сборке почты по расписанию приведена на рисунке ниже:

Описание потоков данных приведено в таблице ниже:

Номер потока	Источник	Описание потока	Получатель
1	sсheduler	Забирает список сборщиков	rpop — БД MySQL, хранящая данные сборщиков
2	sсheduler	Проверяет сроки сборки по ящикам	rico — БД Tarantool, хранит тайминги сборок
3	sсheduler	Ставит задачи на сборку	rima — очередь задач для сборщиков почты
4	collector	Забирает задачи из очереди	rima
5	collector	Проверяет наличие пользователя (протокол gRPC).	arbuzapi — gRPC-прокси, изолирующее MySQL базы данных
6	collector	Проверяет наличие сборщиков	rpop — БД MySQL, хранящая данные сборщиков
7	collector	Авторизовывается (протокол IMAP)	сервер IMAP
8	storage	Доносит нотификации со стороны VK WorkSpace.	rima
9	collector	Проверяет, не было ли новых изменений	rima
10	collector	Забирает новые письма из VK WorkSpace	storage — хранилище данных
11	collector	Доносит все изменения на внешний сервер	сервер IMAP
12	collector	Запрашивает изменения в папках с сервера IMAP (протокол IMAP)	сервер IMAP
13	collector	Маппинг папок	hermes — БД, в которой хранится состояние синхронизации по всем папкам всех сборщиков
14	collector	Сохраняет измененения в папках	storage
15	collector	Запрашивает письма с сервера IMAP	сервер IMAP
16	collector	Сохраняет новые письма	storage
17	collector	Обновляет маркеры скачивания писем (up/down UID)	hermes

Развернутое описание потоков даных:

Раз в 15 минут (периодичность настраивается в конфигурационном файле) sсheduler обращается к rpop за списком ID сборщиков, которые делит на пакеты данных.
Далее выполняется проверка таймингов (когда последний раз была сборка по каждому из сборщиков) в rico.
После проверки таймингов sсheduler исключает сборщики, по которым не пришло время ставить задачи. Затем ставит задачи в очередь rima.
Collector забирает задачи из очереди rima в свою оперативную память.
Collector запрашивает у arbuzapi, существует ли ещё пользователь.
Collector запрашивает у rpop, существует ли нужный сборщик. Если сборщик отсутствует, вернется ошибка, и collector обращается за следующим сборщиком в rima.
Также collector забирает у rpop пароль для авторизации в IMAP. С паролем collector пытается авторизоваться под пользователем по IMAP. Если авторизация прошла неуспешно, задача на сборку возвращается в rima. Следующая задача — донести до сервера IMAP изменения, которые произошли на стороне Почты VK WorkSpace.
Затем storage отправляет все нотификации (установка/снятие флагов, перемещение писем между папками и т.п.) в очередь rima.

Примечание

Потоком 8 обозначено донесение изменений из Почты VK WorkSpace, так как это укладывается в логический порядок схемы (перед потоками 9 и 10). Изменения со стороны Почты из storage могут добавляться в очередь rima в любой момент времени.
Сollector второй раз забирает задачи из rima на случай новых изменений.
После этого сollector выполняет запрос в storage для сбора новых писем , созданных на стороне Почты VK WorkSpace с момента последней синхронизации.
Далее collector отправляет на сторону IMAP-сервера все изменения, которые произошли в Почте VK WorkSpace.

Примечание

Если возникают какие-то конфликты, они решаются в пользу IMAP.
Далее collector выполняет зарос к IMAP-серверу для получения списка папок.
После получения списка папок collector обращается в hermes для маппинга, так как в IMAP папки определяются по абсолютному пути, а в storage используются ID.Collector обрабатывает список папок в hermes и сравнивает с тем, что получил из IMAP. Папки, которые есть в IMAP, но нет в Почте VK WorkSpace, добавляются, а те, которых нет в IMAP, но есть в Почте, удаляются.
После маппинга изменений, если они были, сохраняются в storage.

Примечание

Если папка новая, collector отправляет запрос на получение максимального ID в hermes и присвоит новый ID со значением n+1. То же самое самое произойдет и при сохранении в storage.
После этого сollector выгружает новые письма по всем папкам с сервера IMAP.
Далее сollector сохраняет их в storage.
Сollector отправляет данные для обновление маркеров скачивания писем (up/down UID) в hermes.

Примечание

Sсheduler работает в бесконечном цикле до момента отключения и полного перехода на мгновенную сборку.

Мгновенная сборка по IDLE

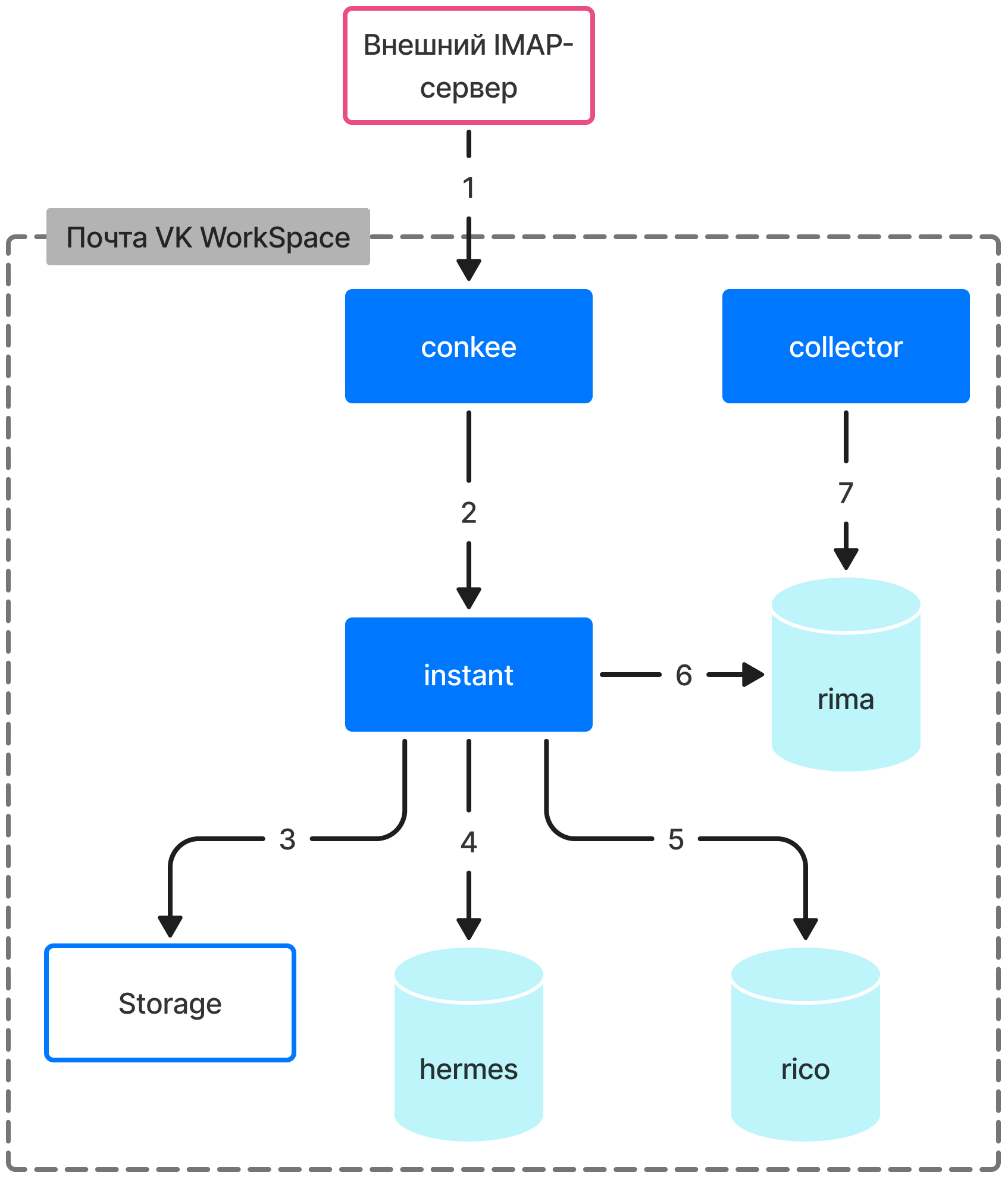

Общая схема потоков данных при сборке почты по IDLE приведена на рисунке ниже:

Описание потоков данных приведено в таблице ниже:

Номер потока	Источник	Описание потока	Получатель
1	сервер IMAP	Отправка пуш-уведомлений	conkee — прокси, держит неприрывное соединение с сервером IMAP
2	conkee	Передача нового письма	instant — демон мгновенной сборки писем
3	instant	Сохранение письма	storage — хранилище данных
4	instant	Обновление состояния сборки для новых писем.	hermes — БД, в которой хранится состояние синхронизации по всем папкам всех сборщиков
5	instant	Передача времени последней сборки	rico — БД Tarantool, хранит тайминги сборок
6	instant	Отправка запроса на постановку задачи на сборку по расписанию	rima — очередь задач для сборщиков почты
7	collector	Поддержка постоянного подключения, для осуществления периодической сборки писем из очереди по расписанию	rima

После первой сборки instant через conkee держит постоянное соединение по IDLE и ждет новых писем. Как только новое письмо от IMAP поступает, conkee отправляет его в instant, а затем сохраняет в storage. Когда письмо сохранено, instant обновляет upUID (сколько писем скачано сверху) в hermes. Далее instant (поток 5) отправляет запрос в rico и обновляет время последней сборки из конкретного ящика.

Далее instant ставит задачи в rima на сборку с помощью collector, если:

не успел что-то скачать;
прервалось соединение по IMAP;
существуют иные проблемы доступа к ящику.

Collector забирает задачи из rima и скачивает письма в зависимости от приоритета.
