Описание архитектуры ВКС VK WorkSpace

Термины и определения

Сигналинг — процесс обмена служебной информацией между устройствами для установления, управления и завершения соединения.

Media Plane (плоскость передачи медиаданных) в интернет-звонках — функциональная часть сетевой архитектуры, отвечающая непосредственно за перенос оцифрованного голоса и видео между участниками. В VK WorkSpace предпочтительно осуществляется по протоколу UDP для обеспечения минимальной задержки.

SIP (Session Initiation Protocol) — основной протокол сигнализации в IP-телефонии, предназначенный для управления и завершения сеансов связи в реальном времени, включая голосовые вызовы, видеоконференции и обмен сообщениями.

P2P-звонки

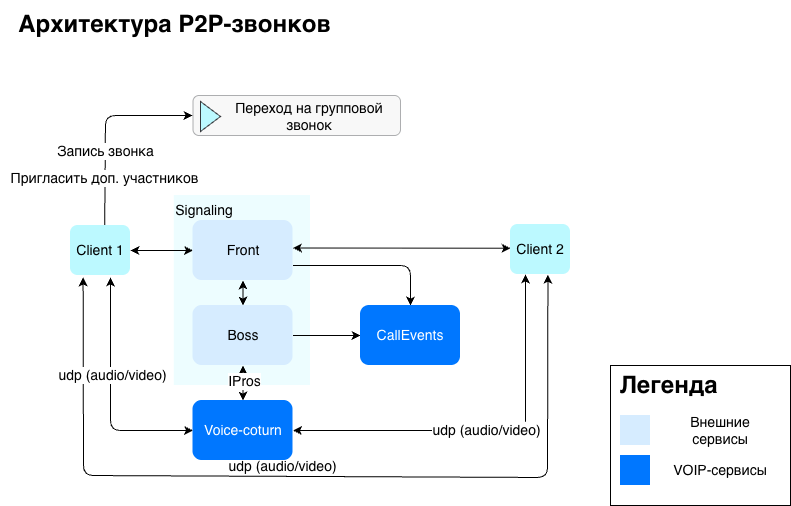

Ощая схема архитектуры P2P-звонков приведена ниже:

Front — gateway для клиентских запросов.

Boss(сервис Мессенджера) — хранит пользовательские сессии, очередь событий, токен и копию контакт-листа клиента.

Voice-coturn — TURN-сервер для p2p звонков (NAT traversal). В P2P-звонках соединение производится между двумя клиентами напрямую.

CallEvents — сервис обработки событий звонков: принимает события, сохраняет их в БД для последующей статистики и отчётности. Аналитика доступна в Grafana.

Примечание

При старте звонка клиент №1 выполняет специальный запрос и получает внешний IP‑адрес и порт сервиса Voice-coturn. Эти параметры используются как резервный маршрут, если установить прямое соединение между клиентами невозможно.

Общее описание взаимодействия:

1. Клиент №1 инициирует вызов и отправляет сигнальное сообщение invite.
2. Сообщение invite поступает в сервис Boss на стороне клиента №1.
3. Далее сообщение доставляется в очередь Boss на стороне клиента №2.
4. Клиент №2 забирает cообщение (invite) с помощью механизма fetch event.
5. На клиенте №2 отображается окно входящего звонка.
6. Пользователь на клиенте №2 нажимает «Принять» — формируется сигнальное сообщение accept.
7. Сигнальное сообщение accept отправляется в сторону клиента №1 сервис Boss.
8. В сообщениях invite и accept передаются сетевые параметры (IP‑адреса и порты), необходимые для установления медиасоединения.
9. На основании этих параметров клиенты устанавливают прямое UDP‑соединение для обмена медиатрафиком.

Примечание

Каким образом будет производиться соединение, напрямую или через Voice-coturn, зависит от условий, выбирается максимально подходящий вариант соединения.

Групповые звонки

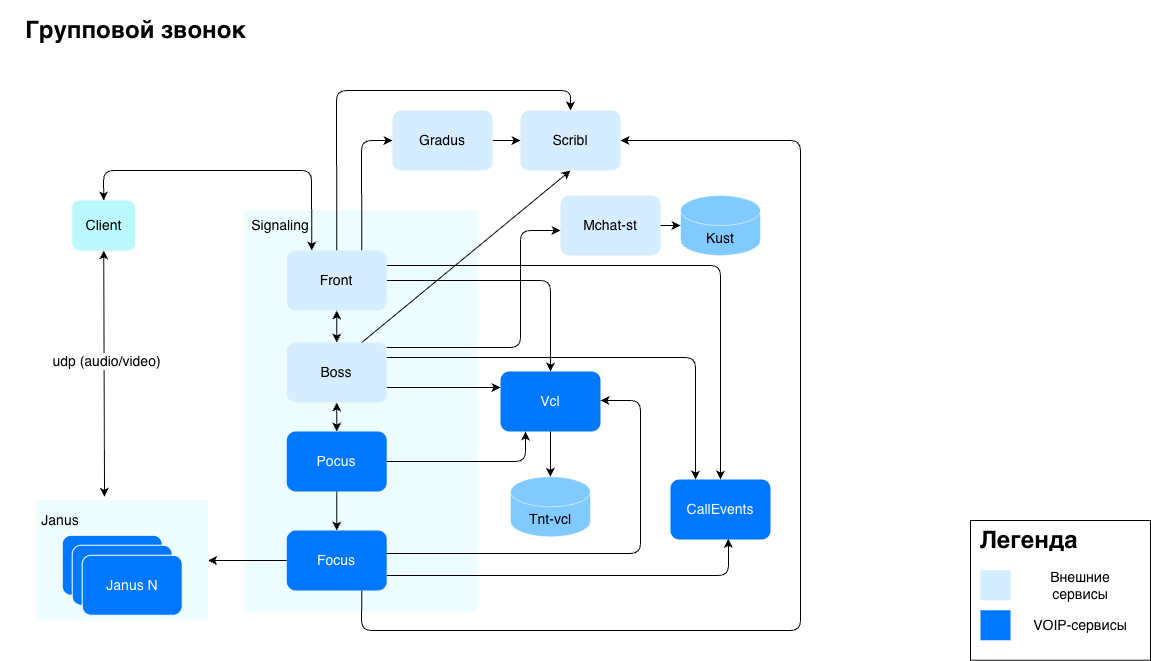

Схема групповых звонков:

Front — gateway для клиентских запросов.

Boss — хранит пользовательские сессии, очередь событий, токен и копию контакт-листа клиента.

Pocus — прокси-сервис шардинга и фейловера инстансов Focus.

Focus — сигналинг-сервер групповых звонков. Отвечает за хранение списка комнат, участников комнат, обслуживает процесс их добавления/удаления.

Janus — медиасервер.

Gradus — сервис для хранения статусов пользователей (состояние «В звонке»).

Scribl — сервис подписок, используется для подписки на состояние звонка в чате.

Mchat-st — сервис отправки сообщений о звонках.

Vcl — вспомогательный сервис для звонков по ссылке. Создаёт и хранит ссылки на звонок, проверяет их наличие.

CallEvents — принимает звонковые события и сохраняет в БД для статистики по звонкам. Аналитика доступна в Grafana.

Главное отличие от предыдущей схемы в том, что соединение производится не напрямую, а через медиасервер (инстансы сервисов Janus). Сигналинг обрабатывается сервисом Focus, который отвечает за хранение состояния группового звонка (комнаты). Он является stateful-сервисом, точкой правды о состоянии звонка. В случае перезагрузки инстанса Focus все групповые звонки на этом инстансе завершатся с ошибкой. Также Focus назначает, каким медиасервером (Janus) будет обслуживаться конкретный звонок.

Когда клиент хочет подключиться к групповому звонку, он отправляет сигнальное сообщение, в поле destination указывается контакт специального вида, который заканчивается на @focus. В сервисе Boss, куда приходит это сообщение, есть логика, которая перенаправляет его через сервис Pocus в нужный инстанс Focus. Это позволяет закрепить конкретный звонок за инстансом Focus. У сервиса Pocus есть БД Tarantool, отвечающая за привязку идентификаторов звонков к инстансам Focus, однако на схеме она не представлена.

Первый клиент, подключившийся к комнате, создаёт запись о её существовании; после выхода последнего пользователя запись уничтожается. То есть данные хранятся только в то время, когда в звонке кто-то есть.

Подключение выглядит следующим образом: клиент отправляет специальное сигнальное сообщение ROOM_JOIN, Focus его обрабатывает, при необходимости создаёт комнату и возвращает ROOM_JOIN_ACK клиенту. В нём передаётся IP сервиса Janus, который будет обслуживать данную комнату. Клиент подключается по UDP к конкретному Janus для передачи своего аудио и видео и получения аудио и видео от других участников.

Медиасервер микширует (сводит) аудио у клиентов. Видео клиент получает в зависимости от того, что у него на экране. Например, в групповом звонке может быть несколько сотен пользователей, но на экран помещается только 10. Через сигналинг клиент запрашивает, каких пользователей он хочет видеть и в каком разрешении. Информация через Focus попадает в Janus, и Janus начинает транслировать эти видеопотоки клиенту.

Основная задача сервиса Vcl — хранение информации о ссылках на звонок. При подключении проверяется валидность ссылки с помощью БД Tarantool tnt-Vcl.

Есть механизм подписок на состояние звонка, его обеспечивает сервис Scribl. Существует такая функциональность, как звонок в групповой чат. Благодаря сервису подписок пользователи увидят, что в чате происходит групповой звонок. При вступлении в чат каждый пользователь автоматически подписывается на статусы звонков в чате через Scribl, а Scribl получает через Focus информацию о звонке: сколько там человек и есть ли вообще звонок.

При завершении звонка Boss отправляет информацию об этом в сервис Mchat-st, а он, в свою очередь отправляет,уведомление в чат.

Запись звонка

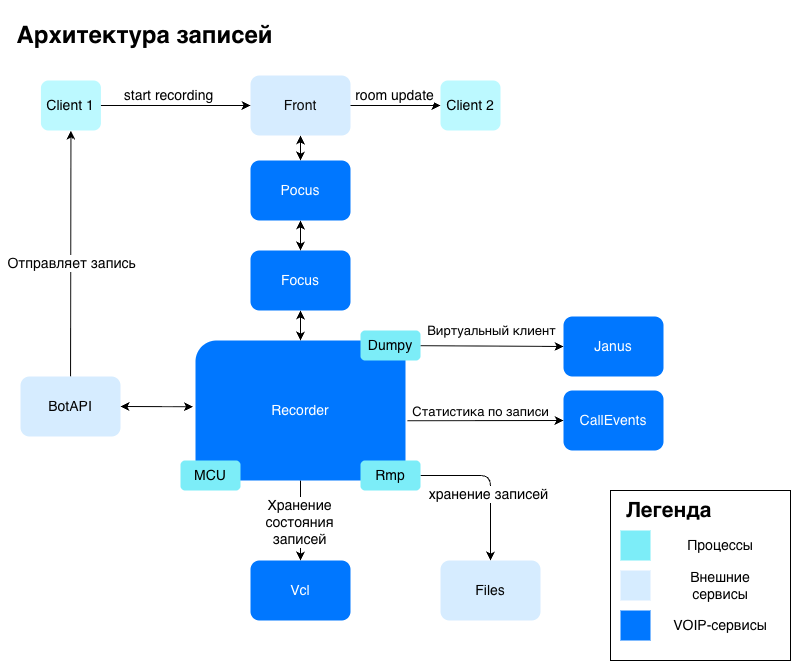

Схема записи звонков выглядит следующим образом:

Front — gateway для клиентских запросов.

Boss — хранит пользовательские сессии, очередь событий, токен и копию контакт-листа клиента.

Pocus — прокси, сервис шардинга и фейловера инстансов Focus.

CallEvents — принимает звонковые события и сохраняет в БД для статистики по звонкам. Аналитика доступна в Grafana.

Janus — медиасервер.

BotAPI — сервис автоматической отправки модератору встречи файла с записью звонка.

Vcl — вспомогательный сервис для звонков по ссылке. Создает и хранит ссылки на звонок, проверяет их наличие.

Recorder — сервис, управляющий записью конференций. Принимает запросы на управление записью (start/stop/pause/continue) от Focus по протоколу IPROS.

Dumpy — процесс сервиса Recorder. Виртуальный клиент, который подключается в звонок для записи.

Mcu — процесс сервиса Recorder. Микширует несколько стримов (потоков аудио и/или видео).

Rmp — процесс сервиса Recorder. Конвертирует RTP-трафик в формат MP4.

Files — cервис для работы с файлами, аватарами, стикерами.

Ключевой компонент подсистемы записи — сервис Recorder. Внутри него запускается несколько процессов, в том числе Dumpy — «виртуальный клиент», который подключается к звонку и пишет все медиапотоки комнаты.

Начало записи:

1. Когда пользователь нажимает кнопку записи, сигнальное сообщение STAR_RECORDING которое отправляется в соответствующий инстанс Focus.
2. Focus, обрабатывает запрос и вызывает к сервис Recorder, после чего Recorder запускает процесс Dumpy.
3. Dumpy подключается к звонку и медиасерверу Janus, обрабатывающему текущий звонок.
4. Запись всех стримов ведется в RTP dump file в сжатом виде.

После завершения записи:

1. Recorder запускает процесс Rmp, который конвертирует RTP dump file в формат MP4.

2. Дополнительно используется процесс Mcu, который составляет «единую картину» из отдельных медиапотоков. По завершению записи:

3. Итоговый файл загружается в сервис Files, формируется ссылка на скачивание.

4. Cсылка отправляется инициатору записи через BotAPI.
5. Для локальной обработки Recorder требуется достаточный объём памяти, после загрузки файла в Files временные данные очищаются.
6. Статистика по записи сохраняется в сервисе CallEvents.

SIP-звонки

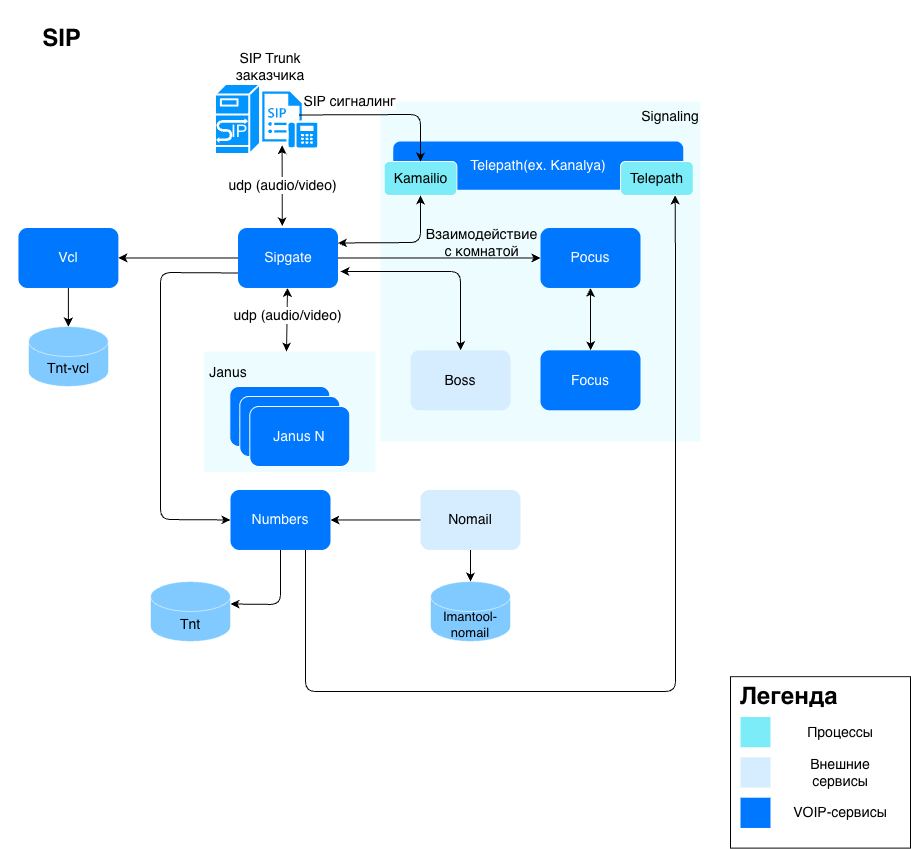

Схема SIP-звонков выглядит так:

Front — gateway для клиентских запросов.

Boss — хранит пользовательские сессии, очередь событий, токен и копию контакт-листа клиента.

Pocus — прокси, сервис шардинга и фейловера инстансов Focus.

Focus — сигналинг-сервер групповых звонков. Отвечает за храниение списка комнат, участников комнат, обслуживает процесс их добавления/удаления.

Vcl — вспомогательный сервис для звонков по ссылке. Создает и хранит ссылки на звонок, проверяет их наличие.

Janus — медиасервер.

Telepath — вспомогательный сервис для SIP-интеграции, отвечающий за регистрацию номеров в Kamailio.

Kamailio — SIP-сервер.

Sipgate — основной сервис для SIP-интеграции. Служит для подключения SIP-клиентов к конференциям Мессенджера VK WorkSpace. Принимает/совершает телефонные вызовы, подключает SIP-клиентов к конференциям в качестве гостей, передает аудио от SIP-клиента в медиасервер конференции с возможностью транскодирования.

Numbers — предоставляет номер телефона пользователя для совершения исходящего вызова и SN пользователя для входящего вызова.

Nomail — передает изменения из Keycloak в поле SIP в Numbers.

В этом разделе речь пойдет про интеграцию с SIP-инфраструктурой, которая размещена на стороне заказчика.

Ключевым для интеграции компонентом является Sipgate. Это gateway, который, с одной стороны, может представляться как SIP-устройство, а с другой — как клиент для звонков сервиса ВКС. Он имеет возможность переносить медиа из одного вида в другой, а также работать с сигналингом двух видов. Он может кподключаться как SIP, так и в ВКС к сервисам сигналинга и сервисам Janus.

Для преобразования сигналинга с использованием различных правил существует сервис Telepath. В этом сервисе работает процесс Kamailio. Преобразование сигналинга производится по правилам, описанным в конфигурационном файле Kamailio. Файл можно настраивать под конкретного клиента. Далее Kamailio приходит в Sipgate, и происходит соеднинение с SIP-инфраструктурой заказчика. К групповому звонку в сервисе ВКС Sipgate подключается как участник (это видно другим участникам). Соединение от Sipgate доходит до сервиса Focus, обслуживающего конкретный звонок. Также ведется подключение к медиасерверу Janus, который обрабатывает звонок.

Сервис Vcl используется для хранения PIN и пароля для подключения к конференции. Есть функциональность, реализующая ввод пользователями DTMF-кода (ввод с помощью тонального набора) для доступа к конференции. За этими кодами Sipgate и обращается к сервису Vcl.

Сервис Numbers занимается преобразованием номера телефона в идентификатор пользователя и обратно. Он получает информацию из Keycloak, а затем через сервис Nomail передает информацию о том, какой SIP-индентификатор соответствует данному номеру телефона, в сервис Numbers. Сервис Numbers хранит данные в своей БД Tarantool. Эта информация позволяет совершать исходящие звонки по SIP пользователям из Active Directory. Для осуществления вызова севис Sipgate обратится к Numbers и узнает, какой SIP URI соответствует данному пользователю, а затем отправит в SIP-инфраструктуру заказчика через Kamailio.

Когда поступает входящий звонок, сервис Sipgate обратится к Numbers для проверки идентификатора пользователя, а затем подключится к нужному инстансу Focus.

Таким образом, SIP-звонки обрабатываются по схеме групповых, а не по схеме P2P-звонков. Всегда есть комната (Focus), через которую производится подключение, даже если звонок один на один.
